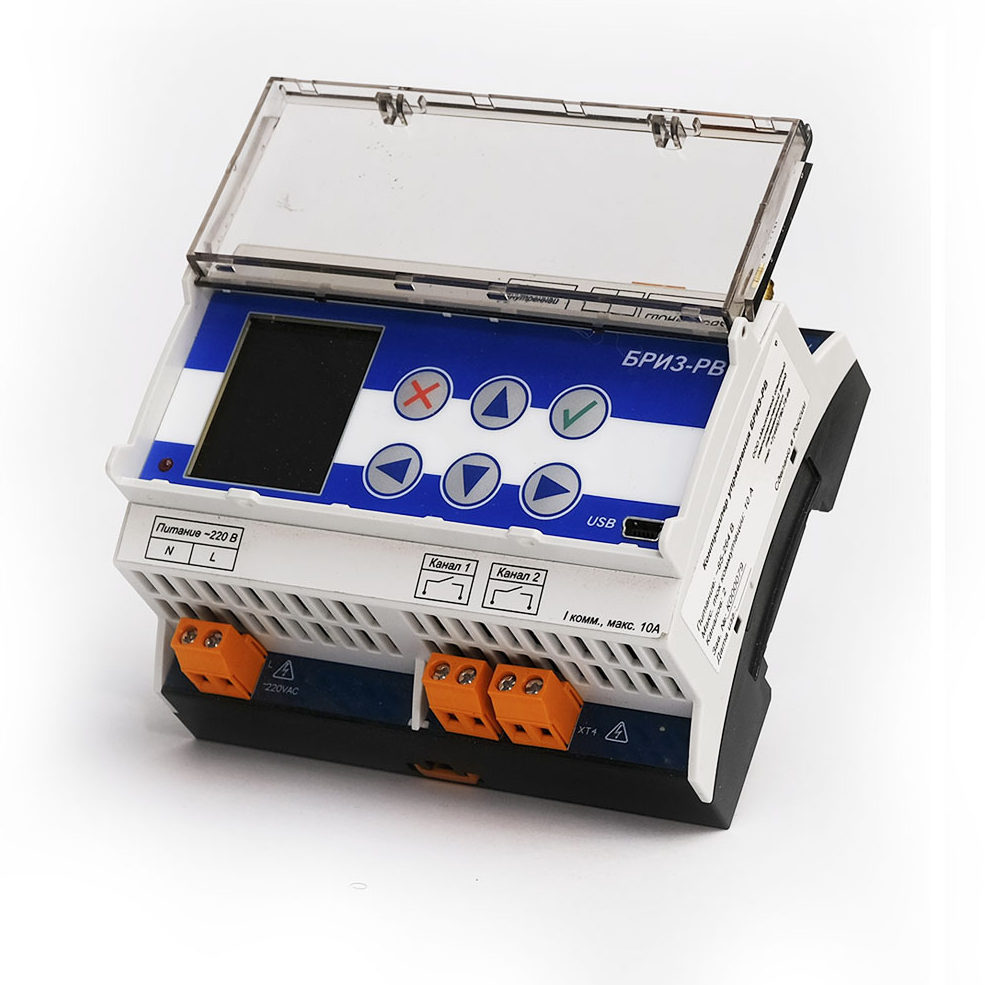

Контроллер управления наружным освещением и архитектурной подсветкой Бриз-РВ
Контроллер управления БРИЗ-РВ предназначен для автономного управления освещением по годовому расписанию включений и отключений, хранящемуся во внутренней памяти, с синхронизацией времени по ГЛОНАСС/GPS. БРИЗ-РВ имеет два независимых реле для включения / отключения внешних контакторов. Область применения – системы автоматизации. Конструктив – для установки на DIN-рейку.
Загрузки
Два встроенных реле нагрузка 10А, 250В
Часы / календарь реального времени
Включения по координатам установки оборудования
Встроенный ГЛОНАСС/GPS приемник
Micro USB разъем для загрузки расписания
Области применения
Архитектурная подсветка зданий
Наружное освещение улиц и дорог
Освещение служебных и тех. помещений
Сельское хозяйство (теплицы, коровники)
Технические характеристики
Номинальное питающее напряжение - 220 В
Частота сети - 50 Гц
Потребляемая мощность - 4 Вт
Предельный ток коммутации не более - 10 А
Напряжение коммутации 250 В
Контактная группа на канал - нормально разомкнутые (1NO)
Количество выходных реле (каналов), шт - 2 шт
Память данных - не менее 10 лет
Подключение к компьютеру - USB
Разъем подключения - мини USB
Степень защиты- IP20
Диапазон рабочих температур - 40 .... +70
Климатическое исполнение - УХЛ1
Габаритные размеры (ВхШхД) - 61х96х108
Масса - 0,3 кг
Наличие встроенного предохранителя - Да, плавкий
Вид монтажа - на DIN рейку 35 мм
Описание работы
Котроллер управления Бриз-РВ принимает сигналы навигационных систем ГЛОНАС/GPS, по их информации корректирует собственные часы и получает координаты установки устройства, которые используются для расчета астрономического времени восхода/захода солнца.
Файлы расписания хранятся в памяти устройства (возможно хранение множество файлов), при этом активным может быть только один (определяется в настройках)
Контроллер Бриз-РВ имеет клавиатуру и LED - дисплей для управления и настройки.
Руководство по эксплуатации контроллера БРИЗ-РВ
1 - разъем SMA для подключения внешней антенны Глонасс/GPS
2 - Разъем интерфейса RS-485
3 - Джампер подключения внутренней батарейки
4 - Разъем питания - 220 в
5 - контактные группы реле управления нагрузкой
6 - Клавиатура
7- разъем USB- mini для подключения к компьютеру
8 - Информационный OLED - дисплей
Контроллер управления модели Бриз - РВ выпускается полностью готовым к эксплуатации. При правильной эксплуатации прибора в течение срока службы проведение технического обслуживания не требуется. Для настроек, просмотра и установки режимов работы контроллера управления, модель БРИЗ-РВ предусмотрены клавиатура и дисплей.
Начало работы с реле контроллера управления, модель БРИЗ-РВ.
Установить контроллер на DIN-рейку, подключить питание и нагрузку. Перед первым включением контроллера БРИЗ-РВ необходимо выполнить следующие действия:
- Выбрать часовой пояс, в котором планируется работа изделия
- Установить дату и время
- Выбрать один из трех режимов работы.
Для установки часового пояса необходимо перейти в меню "Настройки", затем в подменю "ЧАС. ПОЯС". Выбрать свой часовой пояс. Часовой пояс выставляется относительно времени по Гринвечу, например, для Москвы это будет +3. Для сохранения нажмите галочку , для отмены крестик.
- Для установки даты и времени необходимо перейти в меню "настройки", затем в подменю "ДАТА/ВРЕМЯ". Разблокировка редактора даты и времени производится зажатием клавиши "галочка" не менее 3 секунд. Признаком разблокировки является появление красной рамки в сегменте часов и остановкой времени. Клавишами "Вверх" "Вниз"производится редактирование значений, клавишами "Влево", Вправо осуществляется переход между сегментами.Применение путем установленных даты и времени производится путем перемещения курсора сегментов на кнопку "УСТ" и нажатием кнопки "Галочка" , для отмены нажмите "Крестик". Операцию установки даты и временинеобходимо производить только в версии контроллера управления без приемника и антенны Глонасс. Выбор режима работы производиться переходом в меню "Режимы", затем подменю "Автомат". В данном меню производится выбор одного из трех пунктов:
- Работа по расписанию находящемуся в памяти
- Работа по астрономическому расписанию, вычисляемуму по текущим координатам
- Ручное управление
